Калькулятор уравнения Бернулли

Калькулятор уравнения Бернулли рассчитывает известную в гидрогазодинамике зависимость между давлением, скоростью потока и высотой вдоль линии тока. Введите известные вам параметры в двух точках линии тока, выберите одну величину, которую необходимо найти, и инструмент выдаст результат — вместе с анимированной схемой трубы, графиком линии удельной энергии, наглядно доказывающим сохранение энергии, и полным пошаговым решением. Это незаменимый калькулятор для студентов, инженеров и всех, кто работает с трубами, соплами, расходомерами Вентури или занимается аэродинамикой.

Что такое уравнение Бернулли?

Принцип Даниила Бернулли, сформулированный в 1738 году, представляет собой закон сохранения энергии для движущейся жидкости. Для установившегося, несжимаемого потока идеальной жидкости без трения вдоль одной линии тока сумма энергии давления, кинетической энергии и потенциальной энергии на единицу объема остается постоянной от одной точки к другой.

Здесь \(P\) — статическое давление, \(\rho\) (ро) — плотность жидкости, \(v\) — скорость потока, \(g\) — ускорение свободного падения (9.81 м/с²), а \(h\) — геометрическая высота. Три слагаемых представляют собой, по порядку, энергию давления, кинетическую энергию (скоростную) и потенциальную энергию (высотную) на единицу объема.

Напорная форма и линия удельной энергии

Деление каждого члена на \(\rho g\) позволяет переписать уравнение в напорах — каждый член становится высотой, выраженной в метрах столба жидкости. Именно эту форму визуализирует калькулятор:

Три напора — это напор давления \(P/\rho g\), скоростной напор \(v^2/2g\) и геометрический напор \(h\). Их сумма составляет полный напор \(H\), который остается постоянным вдоль линии тока для идеального потока — этот постоянный уровень называется линией удельной энергии (EGL). Два составных столбца в результатах всегда имеют одинаковую общую высоту, что является максимально наглядной иллюстрацией принципа Бернулли: энергия просто перераспределяется между давлением, скоростью и высотой, в то время как её общий объем остается неизменным.

Как этот калькулятор находит любой член

Уравнение Бернулли связывает шесть величин в двух точках (\(P_1, v_1, h_1, P_2, v_2, h_2\)). Если вам известны пять из них, уравнение можно перестроить для нахождения шестой:

• Нахождение давления: \(P = E - \tfrac{1}{2}\rho v^{2} - \rho g h\), где \(E\) — полная энергия, взятая из полностью известной точки.
• Нахождение скорости: \(v = \sqrt{\dfrac{2\,(E - P - \rho g h)}{\rho}}\). Если известные значения требуют отрицательного числа под знаком корня, то такой реальный поток невозможен, и инструмент сообщит об этом.
• Нахождение высоты: \(h = \dfrac{E - P - \tfrac{1}{2}\rho v^{2}}{\rho g}\).

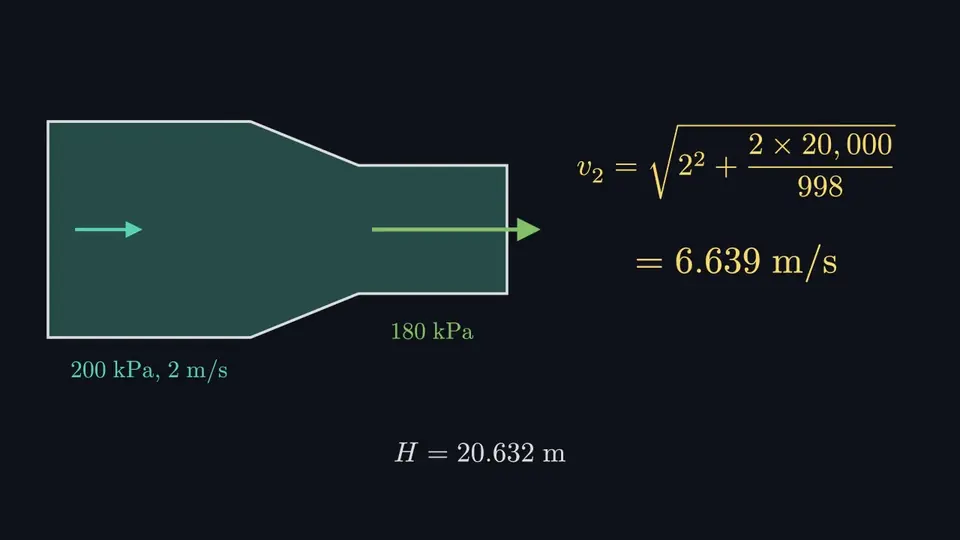

Пример расчета: поток через сужающуюся трубу

Вода (\(\rho = 998\) кг/м³) течет по горизонтальной трубе. В Точке 1 давление составляет 200 кПа, а скорость — 2 м/с. Ниже по течению труба сужается, и давление падает до 180 кПа. Какова новая скорость?

1. Полная энергия в Точке 1: \(E = 200{,}000 + \tfrac{1}{2}(998)(2)^2 = 201{,}996\) Па.
2. Нахождение \(v_2\): \(v_2 = \sqrt{2(201{,}996 - 180{,}000)/998} \approx 6.64\) м/с.

Жидкость ускоряется с 2 до примерно 6.6 м/с по мере сужения трубы, а её давление падает — именно это предсказывает закон Бернулли и измеряет расходомер Вентури.

Практическое применение принципа Бернулли

Допущения и ограничения

Уравнение Бернулли является точным только при идеальных условиях. Помните об этих ограничениях:

• Установившийся поток — условия в каждой точке не меняются со временем.
• Несжимаемая жидкость — постоянная плотность, что справедливо для жидкостей и для воздуха на скоростях примерно ниже 0.3 Маха.
• Пренебрежимо малое трение — отсутствие вязких или турбулентных потерь. Реальные трубы теряют напор из-за трения, поэтому полный напор ниже по течению немного меньше идеального значения.
• Вдоль одной линии тока — обе точки должны лежать на одной и той же линии тока.
• Отсутствие насосов или турбин между точками, которые могли бы добавлять или отбирать энергию.

Как пользоваться этим калькулятором

1. Выберите, что необходимо найти: выберите неизвестное — давление, скорость или высоту в Точке 1 или Точке 2 — в меню «Найти». Это поле станет недоступным для ввода и будет служить ответом.
2. Выберите жидкость и единицы измерения: выберите воду, воздух, морскую воду, масло или задайте пользовательскую плотность, а также единицу измерения давления (Pa, kPa, bar, psi или atm).
3. Введите известные значения для остальных пяти параметров в обеих точках.
4. Нажмите «Рассчитать», чтобы получить неизвестное значение, анимированную схему линии тока, график линии удельной энергии, таблицу распределения напоров и пошаговое решение.

Часто задаваемые вопросы

Что такое уравнение Бернулли?

Уравнение Бернулли гласит, что для установившегося, несжимаемого потока идеальной жидкости без трения вдоль линии тока сумма давления, кинетической энергии на единицу объема и потенциальной энергии на единицу объема является постоянной величиной: P + ½ρv² + ρgh = constant. Оно выражает закон сохранения энергии для движущейся жидкости.

Что может рассчитать этот калькулятор Бернулли?

Он может найти любой из шести членов: давление, скорость или высоту в любой из двух точек на одной и той же линии тока. Выберите неизвестное в меню «Найти», введите остальные пять значений, и калькулятор выдаст недостающее.

Что такое напорная форма уравнения Бернулли?

Деление каждого члена на ρg преобразует уравнение в напоры, измеряемые в метрах столба жидкости: напор давления P/(ρg), скоростной напор v²/(2g) и геометрический напор h. Их сумма — это полный напор, который остается постоянным вдоль линии тока для идеального потока. Именно это и показывает график линии удельной энергии.

Какие допущения делаются в уравнении Бернулли?

Предполагается установившееся течение, несжимаемая жидкость постоянной плотности, пренебрежимо малое трение или вязкие потери, течение вдоль одной линии тока, а также отсутствие энергии, добавляемой или отбираемой насосами или турбинами. Реальные системы с трением теряют напор, поэтому полный напор ниже по течению немного меньше идеального значения.

Почему давление падает, когда скорость жидкости увеличивается?

Потому что сохраняется полная энергия. Когда жидкость ускоряется — например, проходя через сужение трубы — её скоростной напор увеличивается, поэтому напор давления должен уменьшиться, чтобы полный напор оставался постоянным. Эта обратная зависимость между скоростью и давлением является основой закона Бернулли и объясняет подъемную силу крыла и поток через расходомер Вентури.

Какие единицы измерения следует использовать?

Скорость вводится в метрах в секунду, а высота — в метрах. Давление можно вводить в паскалях, килопаскалях, барах, psi или атмосферах, и результат будет показан в той же единице измерения. Плотность указывается в килограммах на кубический метр, с предустановками для распространенных жидкостей.
