Калькулятор Спени Сжатия Двигателя

Калькулятор Степени Сжатия Двигателя вычисляет статическую степень сжатия двигателя на основе диаметра цилиндра, хода поршня и объема камеры сгорания. Если у вас есть дополнительные данные, вы также можете указать размеры прокладки головки блока цилиндров, зазор между поршнем и блоком, а также объем выпуклости или выемки поршня. Кроме того, инструмент оценивает общий рабочий объем, подсказывает, какое октановое число топлива скорее всего потребуется для такой степени сжатия, и подходит ли она для конфигураций с турбонаддувом или приводным нагнетателем. Степень сжатия — один из важнейших параметров в технических характеристиках любого мотора, поскольку она напрямую влияет на его мощность, эффективность и тип топлива, которое можно безопасно использовать.

Что такое степень сжатия двигателя?

Степень сжатия (CR) показывает, насколько сильно топливно-воздушная смесь сжимается внутри цилиндра. Это отношение полного объема цилиндра, когда поршень находится в самой нижней точке своего хода (нижняя мертвая точка, или НМТ), к гораздо меньшему объему зазора, остающемуся, когда поршень доходит до самого верха (верхняя мертвая точка, или ВМТ). Степень сжатия 10:1 означает, что в итоге смесь сжимается в одну десятую часть от своего первоначального объема. Более высокие степени сжатия позволяют извлекать больше полезной энергии из каждой вспышки топлива, но при этом увеличивают давление и температуру в цилиндре, из-за чего возрастают требования к октановому числу бензина.

Формула степени сжатия

Статическая степень сжатия рассчитывается как сумма рабочего объема цилиндра и объема зазора, деленная на объем зазора:

Рабочий объем — это пространство, через которое поршень проходит при каждом движении от одной мертвой точки к другой. Объем зазора — это всё свободное пространство, остающееся над поршнем в положении ВМТ: камера сгорания в головке, кольцевой зазор, создаваемый прокладкой ГБЦ, небольшой недоход поршня до края блока цилиндров, а также форма верхней части самого поршня (выемка увеличивает объем зазора, а выпуклость уменьшает его).

Типичные значения степени сжатия по типам двигателей

Эти диапазоны носят рекомендательный характер. Точная безопасная степень сжатия для конкретного топлива также зависит от материала головки блока цилиндров (алюминиевая головка допускает примерно на единицу большее сжатие, чем чугунная), фаз газораспределения, угла опережения зажигания, температуры на впуске и высоты над уровнем моря.

Статическая и динамическая степень сжатия

Данный калькулятор вычисляет статическую степень сжатия — чисто геометрическое соотношение двух объемов цилиндра. Динамическая степень сжатия дополнительно учитывает момент, когда впускной клапан фактически закрывается во время такта сжатия; поскольку клапан остается открытым еще некоторое время после прохождения НМТ, цилиндр герметизируется чуть позже, поэтому эффективное (динамическое) сжатие обычно ниже статического значения. Статическая степень сжатия является стандартным параметром, который приводится в паспортах двигателей и используется при планировании сборки агрегата, поэтому наш инструмент сфокусирован именно на ней.

Как степень сжатия влияет на ваш двигатель

Как пользоваться этим калькулятором

1. Выберите единицы измерения и введите диаметр цилиндра и ход поршня: Выберите метрическую (мм/куб. см) или имперскую (дюймы/куб. дюймы) систему, затем укажите диаметр цилиндра и ход поршня вашего двигателя.
2. Введите объем камеры сгорания: Это объем выемки в головке блока цилиндров над каждым поршнем, обычно измеряемый в куб. см с помощью градуированной бюретки.
3. Добавьте дополнительные параметры зазора: Для точного расчета укажите диаметр и толщину прокладки ГБЦ, величину недохода поршня (зазор между поршнем и блоком в ВМТ), а также объем выпуклости поршня (отрицательное значение) или выемки (положительное значение). Оставьте поля пустыми, если хотите их пропустить.
4. Укажите количество цилиндров: Этот параметр используется исключительно для расчета общего рабочего объема двигателя и не влияет на саму степень сжатия.

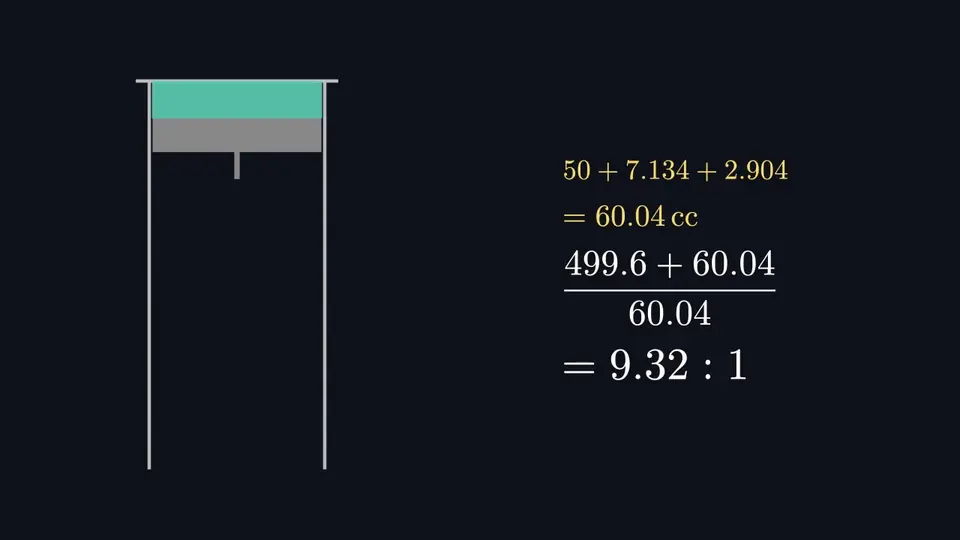

5. Нажмите Рассчитать: Оцените полученную степень сжатия на шкале прибора, посмотрите анимированную схему движения поршня, изучите советы по выбору топлива/наддува и подробный пошаговый разбор вычислений.

Часто задаваемые вопросы

Что такое степень сжатия двигателя?

Степень сжатия — это показатель того, насколько сильно топливно-воздушная смесь сжимается внутри цилиндра. Это отношение между полным объемом цилиндра, когда поршень находится в нижней точке своего хода, и меньшим объемом зазора (камеры сгорания), когда поршень поднимается на самый верх. Степень сжатия 10:1 означает, что смесь сжимается до одной десятой от своего первоначального объема.

Как рассчитывается степень сжатия?

Степень сжатия равна сумме рабочего объема цилиндра и объема зазора, деленной на объем зазора. Рабочий объем вычисляется по формуле π/4 × диаметр цилиндра² × ход поршня. Объем зазора складывается из объема камеры сгорания, объема прокладки ГБЦ, недохода поршня до края блока и формы дна поршня (выпуклость вычитается, выемка прибавляется).

Какая степень сжатия считается хорошей?

Большинство современных атмосферных двигателей работают в диапазоне от 9:1 до 11:1. Параметры от 8:1 до 9.5:1 подходят для обычного бензина, от 10:1 до 11.5:1 обычно требуют качественного среднеоктанового или премиального топлива, а значения 12:1 и выше, как правило, нуждаются в высокооктановом или гоночном горючем. Турбированные и компрессорные моторы намеренно делают с более низкой статической степенью (часто 8:1–9.5:1), чтобы компенсировать давление наддува.

В чем разница между статической и динамической степенью сжатия?

Статическая степень сжатия — это чисто геометрическое отношение объемов цилиндров, и именно ее рассчитывает этот калькулятор. Динамическая степень сжатия учитывает момент фактического закрытия впускного клапана во время хода поршня вверх; поскольку клапан закрывается чуть позже прохождения нижней точки, цилиндр запечатывается позже, и эффективное (динамическое) сжатие обычно ниже статического. В паспортах двигателей обычно указывают именно статическую степень сжатия.

Требует ли более высокая степень сжатия высокооктанового топлива?

В большинстве случаев да. Более сильное сжатие повышает давление и температуру внутри камеры сгорания, что увеличивает риск возникновения стука (детонации). Высокооктановое топливо более устойчиво к детонации, поэтому двигателям с высокой степенью сжатия нужен бензин премиум-класса. Точные требования также зависят от материала ГБЦ, фаз ГРМ, угла опережения зажигания и наличия наддува.

Почему в турбодвигателях используется более низкая степень сжатия?

Турбина или нагнетатель принудительно закачивают дополнительный воздух в цилиндр, повышая эффективное давление в дополнение к статической степени сжатия. Чтобы удерживать общее пиковое давление в цилиндре в безопасных рамках и не допускать детонации, моторы с наддувом изначально проектируются с уменьшенной статической степенью сжатия, обычно в пределах от 8:1 до 9.5:1.
