Калькулятор системы блоков

Калькулятор системы блоков рассчитывает механическое преимущество (выигрыш в силе), усилие (силу тяги) и длину вытягиваемого каната для любой системы блоков или полиспаста на основе всего одного значения: количества сегментов каната, удерживающих нагрузку. Он строит анимированную диаграмму под вашу конфигурацию, применяет реалистичную модель трения и наглядно показывает пошаговый баланс силы и расстояния — благодаря этому вы сможете точно увидеть, почему система блоков позволяет поднимать тяжелые грузы с минимальными усилиями.

Что такое механическое преимущество системы блоков?

Механическое преимущество (выигрыш в силе) показывает, во сколько раз механизм увеличивает приложенное вами входное усилие. Для системы блоков оно равно числу сегментов каната, непосредственно удерживающих подвижную обойму с грузом. Поднимайте груз с помощью четырех опорных сегментов, и система увеличит силу вашей тяги в четыре раза, то есть вам понадобится приложить силу, равную лишь четверти веса груза. Платой за это, согласно закону сохранения энергии, является то, что вам придется вытянуть в четыре раза больше каната.

Формулы системы блоков

Три простых соотношения описывают идеальную систему блоков (без учета трения), где N — это количество опорных сегментов каната:

Реальные блоки теряют часть преимущества из-за трения. Если каждый шкив сохраняет долю k от натяжения каната (его КПД), то фактическое механическое преимущество является суммой геометрической прогрессии натяжений нитей:

При k = 1 трение отсутствует, и формула сводится к N. Общая эффективность (КПД) системы рассчитывается как \( \text{MA}_{\text{фактическое}} / N \).

Механическое преимущество в зависимости от конфигурации

Как правильно считать опорные сегменты

Самая распространенная ошибка — считать количество роликов (шкивов) вместо сегментов каната. В расчет выигрыша силы идут только те сегменты каната, которые тянут подвижный блок вверх. Чтобы посчитать их, посмотрите на подвижную обойму груза и сосчитайте каждую нить каната, выходящую из нее вверх к неподвижной точке или фиксированному блоку. Проходит ли свободный конец каната, за который вы тянете, через последний неподвижный блок (когда вы тянете вниз) или выходит напрямую (когда вы тянете вверх), меняет направление движения, но в большинстве стандартных схем не меняет количество опорных сегментов.

Баланс силы и расстояния

Система блоков никогда не создает энергию. Затраченная вами работа в точности равна работе, совершенной над грузом (за вычетом потерь на трение):

Поскольку необходимое усилие становится в N раз меньше, расстояние, на которое вы тянете канат, должно быть в N раз больше. Это фундаментальный принцип работы любого простого механизма: рычаги, наклонные плоскости, шестерни и винты — все они дают выигрыш в силе за счет проигрыша в расстоянии, благодаря чему общая работа остается неизменной.

Что влияет на реальную систему блоков?

Как пользоваться этим калькулятором

1. Введите нагрузку: укажите вес, который вы хотите поднять, и выберите килограммы, фунты или ньютоны.
2. Выберите опорные сегменты: укажите, сколько сегментов каната удерживают подвижный блок — это определит идеальное механическое преимущество.
3. Задайте трение и высоту подъема: оставьте идеальную модель для получения теоретических результатов из учебника или выберите КПД шкива для реалистичной оценки, а затем введите высоту подъема груза.
4. Рассчитайте: ознакомьтесь с полученным механическим преимуществом, усилием тяги, которое необходимо приложить, длиной каната, которую придется вытянуть, эффективностью системы и полным пошаговым разбором расчетов.

Часто задаваемые вопросы

Сколько блоков нужно, чтобы поднять груз?

Чтобы определить нужное механическое преимущество, разделите массу груза на максимальное усилие, которое вы можете приложить. Затем считайте несущие ветви каната, а не блоки: 4 ветви дают идеальное преимущество 4. На каждом шкиве трение снижает усилие на несколько процентов, поэтому округляйте результат вверх. Укажите предельное усилие, и калькулятор отметит минимальное число ветвей, которое подходит, а также усилие и длину каната для каждой системы от 1 до 12 ветвей.

Как рассчитать выигрыш в силе системы блоков?

Идеальное механическое преимущество равно числу сегментов каната, непосредственно удерживающих подвижный блок с грузом (обозначается как N). Система с четырьмя опорными сегментами имеет выигрыш в силе 4, то есть без учета трения вам понадобится приложить силу, равную всего четверти веса груза.

Равно ли механическое преимущество количеству блоков?

Нет. Оно равно количеству сегментов каната, поддерживающих подвижный блок, а не общему числу колес. Один подвижный блок содержит один ролик, но имеет два опорных сегмента и дает выигрыш в силе 2. Неподвижный блок имеет выигрыш 1 и служит только для изменения направления силы.

Какое усилие мне нужно приложить, чтобы поднять груз с помощью блока?

В идеальном случае без трения усилие равно весу груза, деленному на количество опорных сегментов: Усилие = Нагрузка / N. Для подъема 100 кг с четырьмя сегментами вам потребуется тяга около 25 кг. Из-за трения реальное усилие будет немного выше.

Почему мне приходится так далеко тянуть канат?

Блок дает выигрыш в силе за счет проигрыша в расстоянии. Чтобы поднять груз на заданную высоту при N опорных сегментах, вам нужно вытянуть канат длиной в N раз больше этой высоты. Совершаемая работа остается прежней, поэтому блок умножает силу, но не создает энергию.

Как трение влияет на систему блоков?

Каждый шкив теряет несколько процентов натяжения из-за трения в подшипниках и жесткости каната. Поскольку эти потери накапливаются, реальное механическое преимущество рассчитывается по формуле (1 − k^N) / (1 − k), где k — КПД одного шкива, а общая эффективность равна этому значению, деленному на N.

Что такое полиспаст?

Полиспаст — это грузоподъемная система, состоящая из двух обойм с блоками, заправленных одним непрерывным канатом. Проводя канат между блоками туда и обратно, увеличивают число рабочих сегментов и выигрыш в силе, поэтому полиспасты незаменимы при подъеме тяжестей на судах, кранах и строительных лебедках.

Сколько верёвки нужно, чтобы поднять груз весом 200 фунтов на 3 фута системой блоков 4:1?

Для идеальной системы 4:1 приготовьтесь вытянуть около 12 футов верёвки: четыре поддерживающих отрезка умножаются на подъём груза на 3 фута. Вес груза не меняет это соотношение расстояний, хотя влияет на силу тяги. Из-за трения тянуть может быть тяжелее, а длина верёвки для всей оснастки зависит также от того, где она закреплена и как проложена.

Может ли система блоков уменьшить усилие подъёма, не заставляя меня вытягивать больше верёвки?

В стандартной системе блоков уменьшение необходимого усилия означает, что нужно вытянуть больше верёвки. При четырёх поддерживающих отрезках идеальная система требует четверти силы веса груза, но на каждый фут подъёма груза нужно вытянуть четыре фута верёвки. Это соотношение следует из закона сохранения энергии. Трение увеличивает фактическое усилие, но не отменяет обмен усилия на расстояние.

Считать ли точку крепления верёвки поддерживающим отрезком?

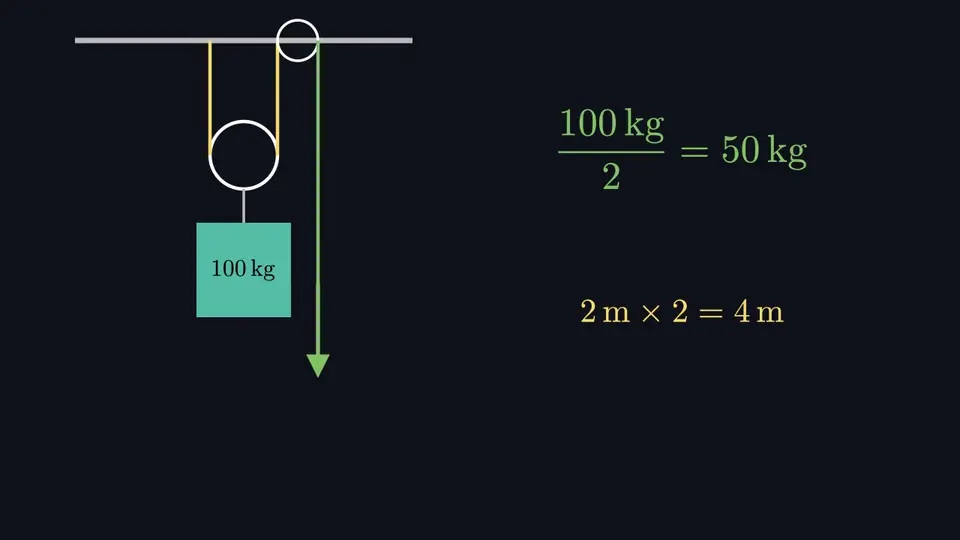

Считайте каждый участок верёвки, который тянет подвижный блок вверх, в том числе участок, конец которого привязан к самому блоку. Например, если подвижный блок поддерживают два отрезка, а свободный конец проходит через неподвижный блок, чтобы изменить направление тяги, идеальное механическое преимущество остаётся 2:1. Считайте поддерживающие участки верёвки у подвижного груза, а не только колёса блоков или точки крепления.
