Калькулятор передаточного числа механический

Калькулятор передаточного числа (механический) позволяет рассчитать передаточное число, выходную скорость (об/мин) и выходной крутящий момент для механической системы из двух шестерен на основе количества зубьев на ведущей (входной) и ведомой (выходной) шестернях. Он также отображает анимированную пару зацепляющихся шестерен, вращающихся с реальным рассчитанным соотношением скоростей, упрощенное цельночисленное соотношение, выигрыш в силе и подробный пошаговый разбор, чтобы вы могли точно увидеть, как формируются эти показатели.

Что такое передаточное число?

Передаточное число — это отношение количества зубьев ведомой шестерни к количеству зубьев ведущей шестерни. Оно описывает, каким образом пара шестерен обменивает вращательную скорость на крутящий момент. При зацеплении двух шестерен их зубья вынуждают их двигаться вместе: более крупная шестерня вращается медленнее меньшей, но способна передавать большее тяговое усилие. Передаточное число выражает этот компромисс в виде одного числового значения.

Формула передаточного числа

Основная формула использует исключительно количество зубьев. На основе полученного передаточного числа можно затем вывести выходную скорость и выходной крутящий момент.

Обратите внимание на симметрию: скорость делится на передаточное число, в то время как крутящий момент умножается на него. Это проявление закона сохранения энергии на практике — если не брать в расчет потери на трение, входящая мощность равна исходящей, поэтому любая потеря в скорости возвращается в виде крутящего момента, и наоборот.

Ведущая шестерня против ведомой шестерни

Ведущая шестерня (также называемая входной) — это шестерня, соединенная с источником питания, например, с мотором или двигателем. Ведомая шестерня (выходная шестерня) — это та, которую она приводит в движение. Энергия всегда передается от ведущей к ведомой через зацепляющиеся зубья. Две шестерни с внешним зацеплением всегда вращаются в противоположных направлениях, именно поэтому анимированные шестерни выше крутятся в разные стороны.

Типы систем шестерен

Пример расчета

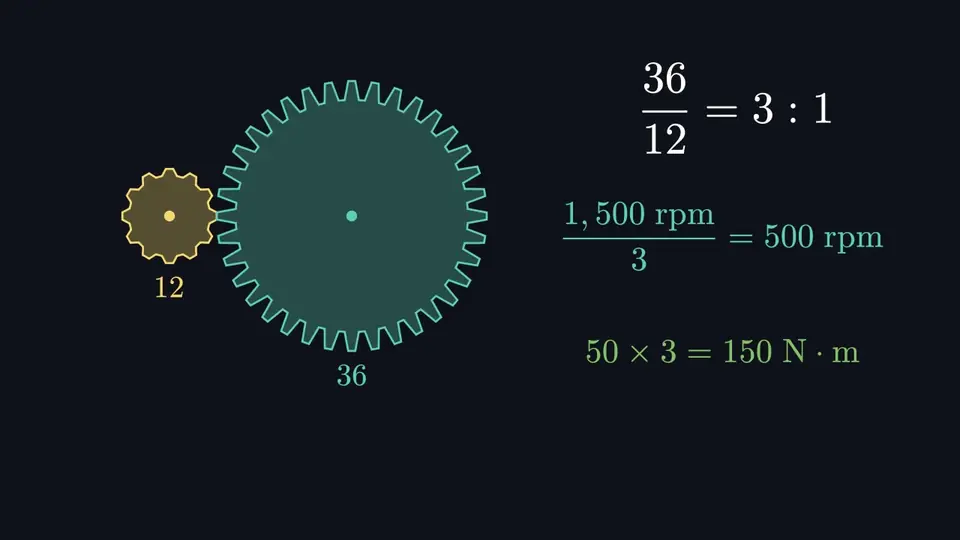

Предположим, двигатель приводит в движение 12-зубую шестерню, которая зацепляется с 36-зубой шестерней, при этом входные параметры составляют 1500 об/мин и 50 Н·м крутящего момента:

• Передаточное число = 36 ÷ 12 = 3, записывается как 3:1.
• Выходная скорость = 1500 ÷ 3 = 500 об/мин (в три раза медленнее).
• Выходной крутящий момент = 50 × 3 = 150 Н·м (в три раза мощнее).

Это классический понижающий редуктор: он жертвует двумя третями скорости ради троекратного увеличения крутящего момента, что идеально подходит в тех случаях, когда небольшому быстрому мотору необходимо сдвинуть тяжелую или статичную нагрузку.

Где применяются передаточные числа

Как пользоваться этим калькулятором

1. Введите количество зубьев шестерен: Укажите число зубьев на ведущей (входной) и ведомой (выходной) шестерне.
2. Добавьте необязательные входную скорость и крутящий момент: Введите входные об/мин и входной крутящий момент (в Н·м или фунт·фут), чтобы дополнительно рассчитать выходную скорость и крутящий момент.
3. Нажмите Рассчитать: Инструмент мгновенно вычислит передаточное число и все выходные показатели.
4. Изучите результаты: Ознакомьтесь с передаточным числом, анимированными зацепляющимися шестернями, вращающимися с реальным соотношением скоростей, выигрышем в силе, выходной скоростью, крутящим моментом и пошаговым разбором.

Часто задаваемые вопросы

Что такое передаточное число?

Передаточное число — это отношение количества зубьев ведомой (выходной) шестерни к количеству зубьев ведущей (входной) шестерни. Оно показывает, как изменяются скорость и крутящий момент между двумя шестернями. Соотношение 3:1 означает, что входная шестерня совершает три оборота на каждый один оборот выходной шестерни.

Как рассчитать передаточное число по количеству зубьев?

Разделите количество зубьев ведомой шестерни на количество зубьев ведущей шестерни. Например, ведомая шестерня с 36 зубьями и ведущая шестерня с 12 зубьями дают передаточное число 36, деленное на 12, что равно 3, и записывается как 3:1.

Как передаточное число влияет на скорость и крутящий момент?

Шестерни обменивают скорость на крутящий момент. Передаточное число редукции больше 1 делает выходную скорость медленнее входной, но увеличивает крутящий момент во столько же раз. Передаточное число овердрайва меньше 1 делает выходную скорость выше, но снижает крутящий момент. Выходная скорость равна входной скорости, деленной на передаточное число, а выходной крутящий момент равен входному крутящему моменту, умноженному на передаточное число.

В чем разница между ведущей и ведомой шестерней?

Ведущая шестерня — это входная шестерня, которая принимает энергию, например, от мотора или двигателя. Ведомая шестерня — это выходная шестерня, которую вращает ведущая шестерня. Энергия передается от ведущей шестерни к ведомой через их зацепляющиеся зубья.

Что означает передаточное число 2:1?

Передаточное число 2:1 означает, что ведомая шестерня имеет в два раза больше зубьев, чем ведущая. Входная шестерня должна повернуться дважды, чтобы выходная шестерня повернулась один раз, поэтому выходная скорость вдвое меньше входной, а выходной крутящий момент в два раза больше входного.

Что такое выигрыш в силе в системе шестерен?

Выигрыш в силе — это коэффициент, на который система шестерен увеличивает крутящий момент. Для идеальной пары шестерен он равен передаточному числу. Редукция 4:1 имеет выигрыш в силе 4, что означает, что выходной крутящий момент в четыре раза больше входного, если не учитывать потери на трение.
