Калькулятор длины ремня

Калькулятор длины ремня вычисляет длину ремня, необходимую для соединения двух шкивов, на основе их диаметров и расстояния между центрами их валов (межосевого расстояния). Он поддерживает как открытые, так и перекрестные ременные передачи, рассчитывает точную длину ремня, а также широко известное учебное приближение, и выводит угол обхвата для каждого шкива, передаточное отношение, а при необходимости — скорость ремня и об/мин ведомого шкива. На основе введенных вами данных генерируется чертеж передачи в масштабе, что позволяет мгновенно оценить геометрию конструкции.

Как рассчитать длину ремня

Ремень должен проходить по прямым касательным линиям между двумя шкивами и огибать каждый из них. Сумма длин прямых участков и дуг обхвата дает общую длину. Для открытого ремня точная длина рассчитывается по формуле:

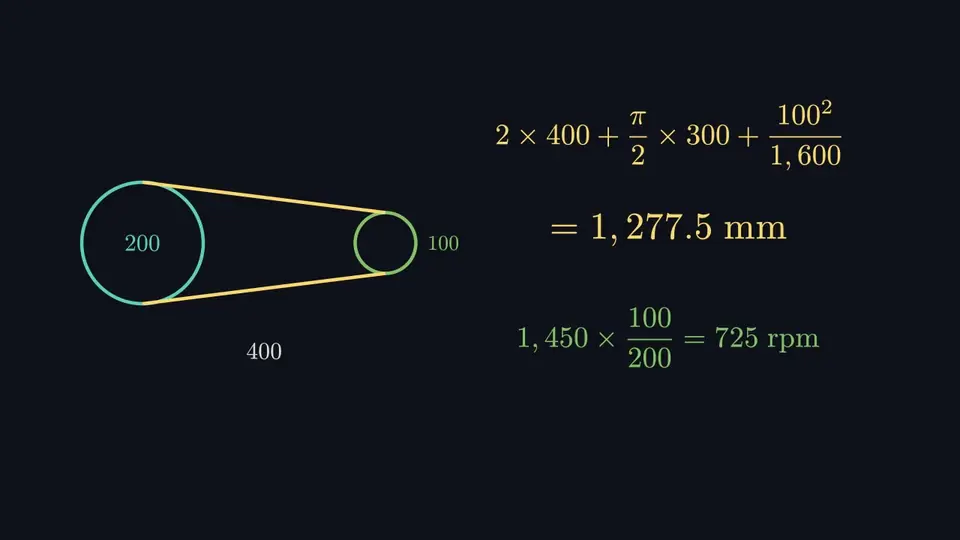

Широко используемое приближение, точное до долей процента для большинства передач, предполагает, что обхват составляет ровно 180° на обоих шкивах:

Для перекрестного ремня, где ремень перекрещивается сам с собой, из-за чего ведомый шкив вращается в обратную сторону, знак в члене обхвата меняется на противоположный, и ремень получается немного длиннее:

Здесь \( D_1, D_2 \) — диаметры шкивов, \( R_1, R_2 \) — их радиусы, а \( C \) — межосевое расстояние. Калькулятор выше берет всю тригонометрию на себя и показывает каждый шаг расчета.

Угол обхвата (угол контакта)

Угол обхвата показывает, с какой частью каждого шкива ремень фактически соприкасается. Он определяет, какую мощность ремень может передать до начала проскальзывания. Для открытого ремня два угла обхвата равны:

Меньший шкив всегда имеет меньший угол обхвата, поэтому именно он обычно ограничивает передаваемую мощность. В перекрестной передаче оба шкива имеют одинаковый, более крупный угол обхвата \( 180^\circ + 2\alpha \), что является одной из причин, почему перекрестные ремни могут нести несколько большую нагрузку — ценой трения ремня о самого себя в месте пересечения.

Открытый ремень против перекрестного ремня

Передаточное отношение и скорость ремня

Поскольку в идеальном случае ремень не проскальзывает, два шкива жестко связаны своими диаметрами. Передаточное отношение — это просто отношение диаметров:

Линейная скорость ремня — это окружная скорость ведущего шкива, \( v = \pi D_{driver} N_{driver} \). Введите в форму опциональное значение частоты вращения ведущего шкива (об/мин), чтобы увидеть скорость ремня в метрах в секунду и итоговую частоту вращения ведомого шкива.

Что влияет на необходимую длину ремня?

Как пользоваться этим калькулятором

1. Выберите тип ремня и единицы измерения: укажите открытую или перекрестную ременную передачу и выберите миллиметры, сантиметры или дюймы.
2. Введите диаметры шкивов: введите оба диаметра в любом порядке — инструмент сам определит, какой шкив больше, а какой меньше.
3. Введите межосевое расстояние: укажите расстояние между центрами двух валов.
4. (Опционально) Добавьте об/мин ведущего шкива: выберите, какой шкив является ведущим, и введите его скорость, чтобы дополнительно рассчитать скорость ремня и об/мин ведомого шкива.
5. Нажмите «Рассчитать»: изучите требуемую длину ремня, угол обхвата на каждом шкиве, передаточное отношение, чертеж в масштабе и полный пошаговый разбор расчета.

Часто задаваемые вопросы

Как рассчитать длину ремня между двумя шкивами?

Для открытого ремня длина составляет L = π(R₁ + R₂) + 2α(R₁ − R₂) + 2C·cos(α), где R₁ и R₂ — радиусы шкивов, C — межосевое расстояние, а α = arcsin((R₁ − R₂)/C). Распространенное учебное приближение: L = (π/2)(D₁ + D₂) + 2C + (D₁ − D₂)²/(4C). Данный калькулятор вычисляет оба значения.

В чем разница между открытым и перекрестным ремнем?

В открытой ременной передаче оба шкива вращаются в одном направлении, а ремень не пересекает сам себя. В перекрестной ременной передаче ремень перекрещивается между шкивами, благодаря чему ведомый шкив вращается в противоположную сторону. Перекрестный ремень сильнее охватывает каждый из шкивов и имеет чуть большую длину при аналогичных шкивах и межосевом расстоянии.

Что такое угол обхвата и почему он важен?

Угол обхвата (или угол контакта) — это дуга шкива, которую физически зажимает ремень. Больший угол обхвата обеспечивает более надежный фрикционный контакт, позволяя ремню передавать большее усилие без проскальзывания. В открытых передачах меньший шкив обладает меньшим углом обхвата, поэтому он, как правило, является слабым местом по передаваемой мощности.

Имеет ли значение порядок ввода диаметров шкивов?

Нет. Калькулятор автоматически соотносит большее значение с большим шкивом, а меньшее — с малым шкивом, поэтому вы можете вводить диаметры в любой последовательности и все равно получите корректную длину ремня и углы обхвата.

Как рассчитывается скорость ремня и частота вращения ведомого шкива?

Линейная скорость ремня равна произведению числа π на диаметр ведущего шкива и на его скорость в об/мин. Скорость ведомого шкива равна скорости ведущего шкива, умноженной на отношение диаметра ведущего к диаметру ведомого. Укажите опциональную скорость ведущего шкива и выберите, какой шкив совершает работу, чтобы отобразить оба значения.

Почему точная и приближенная длины ремня немного различаются?

Приближенная формула построена на допущении, что угол обхвата равен ровно 180 градусам на обоих шкивах, что справедливо исключительно при равенстве диаметров шкивов. Если диаметры отличаются, точная формула учитывает реальные углы обхвата, из-за чего результаты немного расходятся. Для абсолютного большинства приводов это расхождение составляет значительно меньше одного процента.
