Калькулятор нагрузки на сцепное устройство прицепа

Калькулятор нагрузки на сцепное устройство прицепа помогает обеспечить безопасность буксировки, определяя идеальную нагрузку на сцепное устройство — силу, с которой ваш прицеп давит вниз на фаркоп. Согласно общепринятым правилам безопасности, эта нагрузка должна составлять 10–15% от общего веса загруженного прицепа. Правильный баланс заставляет прицеп ехать ровно; ошибка же грозит опасным раскачиванием (если прицеп слишком легкий) или перегрузкой сцепного устройства и ухудшением управляемости (если он слишком тяжелый). Введите общий вес прицепа, чтобы увидеть рекомендуемый диапазон, либо укажите измеренное значение нагрузки для мгновенной диагностики безопасности и получения рекомендаций по размещению груза.

Что такое нагрузка на сцепное устройство прицепа?

Нагрузка на сцепное устройство (TW) — это статическая вертикальная сила, которую сцепная головка прицепа оказывает на шар фаркопа тягача, когда прицеп расположен горизонтально и полностью загружен. Это та часть общей массы прицепа, которая опирается на фаркоп, а не на ось (или оси) самого прицепа. Нагрузка на сцепное устройство — один из самых важных и при этом часто игнорируемых параметров при буксировке, так как она напрямую влияет на устойчивость прицепа на скорости.

Формула нагрузки на сцепное устройство

Нагрузка на сцепное устройство рассчитывается как процент от общего веса прицепа (GTW), который включает массу самого прицепа и всего находящегося в нем груза.

Например, полностью загруженный прицеп весом 5000 фунтов должен иметь нагрузку на фаркоп в пределах от 500 фунтов (10%) до 750 фунтов (15%), при этом оптимальной целью будет значение около 625 фунтов (12.5%).

Таблица процентов нагрузки на сцепное устройство

Почему нагрузка на сцепное устройство важна для безопасности

Данная нагрузка напрямую определяет устойчивость прицепа. Слишком малая нагрузка на сцепное устройство смещает центр тяжести прицепа назад за его ось, превращая его в подобие маятника — малейшие движения руля или боковой ветер могут вызвать раскачивание, которое быстро перерастает в неконтролируемое виляние. Слишком большая нагрузка сильно давит на заднюю часть тягача, приподнимая его передние колеса. Это ухудшает управляемость, снижает сцепление при торможении и может вывести из строя фаркоп или заднюю ось. Диапазон 10–15% удерживает центр тяжести на безопасном расстоянии впереди оси прицепа, не превышая при этом паспортную грузоподъемность автомобиля и фаркопа.

Как отрегулировать нагрузку на сцепное устройство

Как измерить нагрузку на сцепное устройство

• Специальные весы для фаркопа: Целевой инструмент, обеспечивающий самый быстрый и точный результат.
• Метод с напольными весами: Для относительно легких прицепов можно опустить сцепную головку на обычные весы (для более тяжелых прицепов используйте систему с деревянным брусом-рычагом и кирпичами, чтобы сохранить высоту сцепления).
• Метод с общественными весами: Взвесьте загруженный автопоезд на весах типа CAT сначала с опорой прицепа на фаркоп, а затем — взвесив тягач и прицеп отдельно. Разница покажет искомую нагрузку.

Как пользоваться этим калькулятором

1. Выберите режим и единицы измерения: Выберите «Найти идеальную нагрузку на сцепное устройство» или «Проверить измеренную нагрузку на сцепное устройство», затем укажите фунты или килограммы.
2. Введите общий вес прицепа: Укажите полную массу снаряженного прицепа вместе с грузом.
3. Введите измеренную нагрузку на сцепное устройство (опционально): В режиме проверки укажите значение, полученное с помощью весов.
4. Нажмите «Рассчитать»: Узнайте идеальный диапазон, ваш текущий процент нагрузки и статус безопасности.

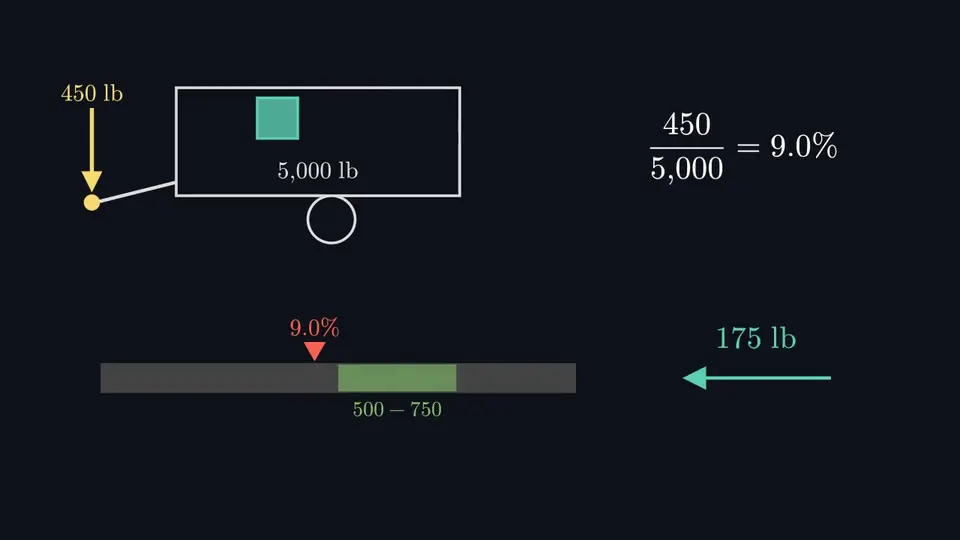

5. Изучите диаграмму и рекомендации: Анимированная схема распределения массы и советник по смещению груза подскажут, в какую сторону нужно передвинуть вещи.

Часто задаваемые вопросы

Что такое нагрузка на сцепное устройство прицепа?

Нагрузка на сцепное устройство — это направленная вниз сила, которую сцепное устройство прицепа оказывает на шар фаркопа тягача. Это та часть общего веса прицепа, которая приходится на фаркоп, а не на собственные колеса прицепа. Правильная нагрузка обеспечивает стабильность прицепа и имеет решающее значение для safe буксировки.

Каков идеальный процент нагрузки на сцепное устройство?

Общепринятая идеальная нагрузка на сцепное устройство составляет от 10 до 15 процентов от общего веса загруженного прицепа. Для большинства стандартных прицепов стремление к показателю около 12–13 процентов обеспечивает хороший запас прочности и стабильную управляемость без раскачивания.

Как рассчитать нагрузку на сцепное устройство?

Умножьте общий вес загруженного прицепа на 0.10, чтобы получить минимальную нагрузку на сцепное устройство, и на 0.15, чтобы получить максимальную. Например, для прицепа весом 5000 фунтов нагрузка на сцепное устройство должна составлять от 500 до 750 фунтов. Чтобы проверить измеренное значение, разделите вес на сцепном устройстве на общий вес прицепа и умножьте на 100, чтобы получить процент.

Что происходит, если нагрузка на сцепное устройство слишком мала?

Если нагрузка слишком мала (обычно ниже 9 процентов), прицеп становится склонным к раскачиванию и вилянию на шоссейной скорости, что является одной из самых частых причин аварий при буксировке. Решение заключается в том, чтобы сместить груз вперед, ближе к сцепному устройству, чтобы увеличить нагрузку.

Что происходит, если нагрузка на сцепное устройство слишком велика?

Если нагрузка слишком велика (обычно выше 15–16 процентов), это перегружает сцепное устройство и заднюю ось тягача. Из-за этого передняя часть автомобиля приподнимается, ухудшая управляемость и эффективность торможения. Решение — сместить груз назад, дальше от сцепного устройсва, чтобы уменьшить нагрузку.

Как измерить нагрузку прицепа на сцепное устройство?

Вы можете измерить нагрузку на сцепное устройство с помощью специальных весов для фаркопа, опустив сцепное устройство на напольные весы (используя рычаг, чтобы удерживать нагрузку на высоте фаркопа для более тяжелых прицепов), или взвесив загруженный прицеп на общественных весах с опорой на сцепное устройство и без нее. Разница и будет весом нагрузки.
