Калькулятор кВА

Калькулятор кВА выполняет конвертацию между кВА (полной мощностью), кВт (активной мощностью), амперами (током) и вольтами (напряжением) для систем постоянного тока, однофазных и трехфазных сетей. Введите любые два известных значения, и вы мгновенно получите полную картину: полную мощность, активную мощность, реактивную мощность (кВАр), ток и напряжение. Все параметры отображаются на анимированном треугольнике мощностей в масштабе, а также сопровождаются рекомендациями по выбору генератора и ИБП.

Что такое кВА?

кВА означает киловольт-амперы и измеряет полную мощность — суммарную мощность, протекающую в цепи, которая является произведением напряжения и тока. Этот показатель используется для номинального расчета трансформаторов, генераторов и ИБП, так как эти устройства должны выдерживать полный ток независимо от того, какая его часть выполняет полезную работу.

кВА, кВт и кВАр: в чем разница?

• кВА (полная мощность) — общая подаваемая мощность, вольты × амперы. Это то, что должны проводить провода, трансформаторы и генераторы.
• кВт (активная мощность) — часть мощности, выполняющая полезную работу, например, вращение двигателя или выделение тепла. кВт = кВА × коэффициент мощности.
• кВАр (реактивная мощность) — мощность, которая циркулирует в сети для создания магнитных полей в двигателях и трансформаторах, но не совершает полезной работы. кВАр = √(кВА² − кВт²).

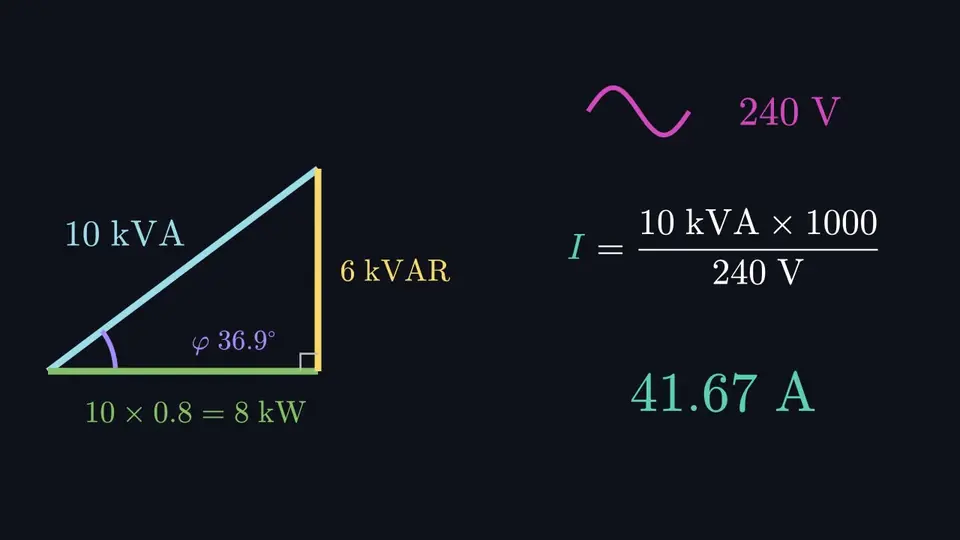

Эти три величины образуют треугольник мощностей: кВт — горизонтальный катет, кВАр — вертикальный катет, а кВА — гипотенуза. Угол между кВт и кВА — это фазовый угол φ, где коэффициент мощности равен cos φ.

Формулы расчета кВА

Как перевести кВА в амперы

Преобразование вышеуказанных формул для определения тока дает:

Справочная таблица кВА в амперы (Трехфазная сеть, 400 В)

Типичный ток полной нагрузки для популярных номиналов кВА в трехфазной сети при линейном напряжении 400 В:

Что такое коэффициент мощности?

Коэффициент мощности (Power Factor, PF) — это отношение активной мощности к полной мощности (кВт ÷ кВА), выраженное числом от 0 до 1. Он характеризует эффективность преобразования тока в полезную работу. Чисто резистивные нагрузки, такие как обогреватели и лампы накаливания, имеют коэффициент мощности близкий к 1, поэтому их кВА и кВт практически равны. Индуктивные нагрузки, такие как электродвигатели, трансформаторы и дроссели люминесцентных ламп, обычно работают с коэффициентом 0.7–0.9, что означает, что они потребляют больше кВА, чем выдают кВт.

Как выбрать генератор или ИБП по мощности в кВА

Поскольку номинальная мощность генераторов и ИБП указывается в кВА (или ВА), подбор выполняется по полной мощности нагрузки, а не только по кВт. Стандартный подход:

• Сложите рабочую нагрузку в кВА для всех приборов, которые будут работать одновременно.
• Добавьте запас мощности — около 25% является типовым запасом на скачки напряжения и будущий рост нагрузки. Этот инструмент рассчитывает непрерывную мощность генератора на данной основе.
• Учтите пусковые токи двигателей — электродвигатели при запуске могут кратковременно потреблять ток в 3–6 раз выше рабочего, поэтому системам с высокой двигательной нагрузкой требуется повышенный запас.
• Источники бесперебойного питания (ИБП) рассчитываются в ВА; подберите значение ВА под вашу нагрузку в кВА с запасом около 20% и проверьте требуемое время работы от батареи.

Это базовые правила для первоначальной оценки. Всегда подлинно подтверждайте итоговый выбор данными с паспортных табличек оборудования и консультируйтесь с квалифицированным электриком.

Как пользоваться калькулятором

1. Выберите, что необходимо найти: ток (амперы), напряжение (вольты) или мощность (кВА/кВт).
2. Выберите тип системы: постоянный ток (DC), однофазный или трехфазный переменный ток, и укажите коэффициент мощности для переменного тока.
3. Введите два известных значения, например, кВА и напряжение или напряжение и ток.
4. Изучите результаты: полную детализацию кВА, кВт, кВАр, вольт и ампер, анимированный треугольник мощностей, шкалу использования коэффициента мощности и рекомендации по выбору генератора или ИБП.

Часто задаваемые вопросы

В чем разница между кВА и кВт?

кВА — это полная мощность, то есть вся мощность, подаваемая в цепь. кВт — это активная (полезная) мощность, которая выполняет работу. Они связаны коэффициентом мощности: кВт = кВА × коэффициент мощности. Для чисто резистивной нагрузки коэффициент мощности равен 1, поэтому кВА и кВт равны; для реактивных нагрузок (например, электродвигателей) коэффициент мощности меньше 1, и значение кВА выше, чем кВт.

Как перевести кВА в амперы?

Для однофазной системы: амперы = кВА × 1000 ÷ вольты. Для трехфазной системы: амперы = кВА × 1000 ÷ (1.732 × вольты), где вольты — это линейное напряжение. Например, 10 кВА при 240 В в однофазной сети потребляют около 41.7 ампер.

Как перевести кВА в кВт?

Умножьте кВА на коэффициент мощности: кВт = кВА × коэффициент мощности. Например, 25 кВА при коэффициенте мощности 0.8 равны 20 кВт. Чтобы сделать обратный расчет, разделите кВт на коэффициент мощности: кВА = кВт ÷ коэффициент мощности.

Что такое коэффициент мощности?

Коэффициент мощности — это отношение активной мощности (кВт) к полной мощности (кВА), число от 0 до 1. Он показывает, насколько эффективно ток преобразуется в полезную работу. Резистивные нагрузки, такие как обогреватели, имеют коэффициент мощности близкий к 1, тогда как индуктивные нагрузки, такие как двигатели и трансформаторы, обычно работают при значениях от 0.7 до 0.9.

Как выбрать мощность генератора в кВА?

Сложите рабочую нагрузку в кВА и добавьте запас на пусковые токи и будущий рост потребления, обычно около 25 процентов. Электродвигатели при запуске могут потреблять ток, в несколько раз превышающий рабочий, поэтому для систем с высокой двигательной нагрузкой требуется больший запас. Этот калькулятор предлагает номинальную непрерывную мощность генератора с 25-процентным запасом в качестве отправной точки.

Значение в кВА всегда больше, чем в кВт?

Значение кВА всегда больше или равно кВт. Поскольку кВт = кВА × коэффициент мощности, а коэффициент мощности не может превышать 1, кВт никогда не может быть больше кВА. Они равны только тогда, когда коэффициент мощности строго равен 1, например, в цепях постоянного тока или с чисто резистивной нагрузкой.
