Калькулятор заполнения трубы

Калькулятор заполнения трубы рассчитывает процент заполнения кабельной трубы по NEC для любой трассы проводов. Введите ваши проводники — любую комбинацию типов изоляции и размеров — выберите трубу, и инструмент просуммирует площади проводников, сравнит их с нормами заполнения Национального электротехнического кода (53% для одного провода, 31% для двух, 40% для трех и более) и мгновенно сообщит, проходит ли трасса по нормам. Он также строит масштабируемое поперечное сечение заполненной трубы и может автоматически определить наименьший допустимый типоразмер.

Что такое заполнение кабельной трубы?

Заполнение кабельной трубы — это доля площади внутреннего поперечного сечения трубы, занятая проходящими через нее проводниками. NEC ограничивает эту долю, чтобы провода можно было протягивать без повреждения изоляции и чтобы выделяемое проводниками тепло могло рассеиваться. Переполненная труба — одно из главных нарушений норм при инспекциях; она затрудняет протяжку и может привести к перегреву проводников.

Формула заполнения кабельной трубы

Расчет состоит из трех коротких шагов, основанных на Главе 9 NEC.

где \( n_i \) — количество проводников типа \(i\), а \( a_i \) — площадь этого проводника из Таблицы 5 NEC.

Максимальные лимиты заполнения трубы по NEC

Допустимое заполнение зависит только от количества проводников, находящихся в трубе (NEC Глава 9, Таблица 1):

Значение для одного проводника наивысшее, так как один провод легко протягивать; для двух проводников установлен наименьший лимит, поскольку они имеют тенденцию располагаться бок о бок и заклинивать. Случай с 40% для трех и более проводников охватывает практически все реальные групповые и питающие линии.

Площади распространенных проводников (NEC Глава 9, Таблица 5)

Приблизительная площадь поперечного сечения в квадратных дюймах для наиболее распространенных типов изоляции монтажных проводов:

Внутренняя площадь кабельных труб (NEC Глава 9, Таблица 4)

Общая внутренняя площадь в квадратных дюймах по типоразмерам для поддерживаемых типов труб:

Как тип изоляции влияет на результат

Два провода с одинаковым калибром медной жилы могут требовать совершенно разное пространство в трубе в зависимости от их оболочки. THHN/THWN-2 — это тонкая универсальная «рабочая лошадка», используемая в большинстве коммерческих и жилых каналов. XHHW-2 имеет изоляцию из сшитого полиэтилена и часто применяется в питающих линиях и во влажных местах. THW/THHW имеет более толстую термопластиковую оболочку, поэтому занимает больше места — провод 6 AWG THW по площади более чем на 40% больше, чем 6 AWG THHN. Всегда выбирайте в калькуляторе тот тип изоляции, который вы реально устанавливаете.

Почему важно наглядное поперечное сечение

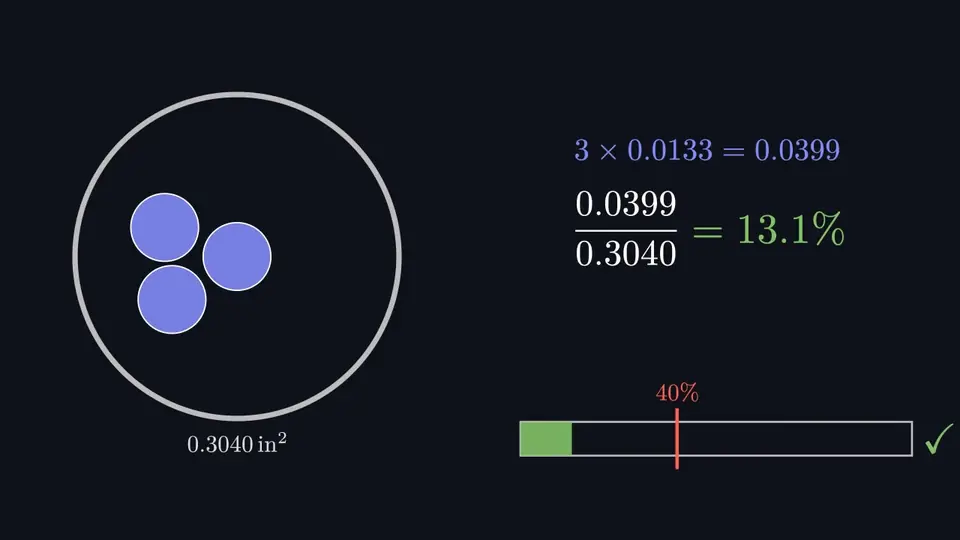

Поскольку лимит заполнения связан именно с площадью, этот калькулятор отображает каждый проводник в виде круга, размер которого соответствует его реальной площади относительно внутреннего диаметра трубы. Если рисунок выглядит переполненным, труба действительно близка к своему пределу — чертеж и процент заполнения всегда соответствуют друг другу. Это наглядная проверка в дополнение к цифрам, которая наглядно показывает, почему пара крупных питающих проводников может заполнить трубу быстрее, чем пучок мелких.

Как пользоваться этим калькулятором

1. Выберите трубу: выберите EMT, PVC Sch 40/80, RMC или IMC и типоразмер — или оставьте параметр Авто, чтобы инструмент сам нашел наименьший допустимый размер.
2. Добавьте проводники: для каждой группы проводов выберите тип изоляции и размер провода, затем укажите количество. Используйте кнопку Добавить проводник для разных размеров в одной трубе.
3. Дополнительный патрубок (ниппель): отметьте галочкой пункт «Короткий патрубок», если трасса представляет собой короткий отрезок трубы длиной не более 600 мм (24 дюймов), чтобы применить норму заполнения 60%.
4. Нажмите Рассчитать заполнение: ознакомьтесь с результатом проверки норм, масштабируемым сечением, шкалой заполнения относительно лимита NEC и полным пошаговым расчетом площади.

Часто задаваемые вопросы

Что такое заполнение кабельной трубы?

Заполнение кабельной трубы — это процент площади внутреннего поперечного сечения трубы, занимаемый находящимися внутри нее проводниками. Национальный электротехнический код (NEC) ограничивает этот процент, чтобы провода можно было протягивать без повреждений и для эффективного отвода тепла. Лимиты составляют 53% для одного проводника, 31% для двух и 40% для трех и более.

Как рассчитывается заполнение кабельной трубы?

Сложите площади поперечного сечения всех проводников с помощью Таблицы 5 Главы 9 NEC, затем разделите на внутреннюю площадь трубы из Таблицы 4 и умножьте на 100. Сравните результат с допустимым процентом заполнения для данного количества проводников. Процент заполнения = общая площадь проводников ÷ площадь трубы × 100.

Какое максимальное заполнение трубы допускается по NEC?

Таблица 1 Главы 9 NEC устанавливает максимальное заполнение на уровне 53% для одного проводника, 31% для двух проводников и 40% для трех и более проводников. Для короткого патрубка (ниппеля) длиной не более 600 мм (24 дюйма) допускается заполнение до 60%.

Влияет ли тип изоляции провода на заполнение трубы?

Да. Один и тот же калибр медного провода имеет разный внешний диаметр в зависимости от его изоляции. THHN/THWN-2 — самый тонкий из распространенных монтажных проводов, тогда как THW и RHW имеют более толстую оболочку и занимают больше места. Всегда используйте площадь для конкретной изоляции из Таблицы 5 NEC.

Что такое правило заполнения 40%?

Если три или более токоведущих или заземляющих проводника прокладываются в одной трубе, общая площадь проводников не должна превышать 40% от внутренней площади трубы. Это наиболее распространенный случай для групповых и питающих линий, регламентируемый Таблицей 1 Главы 9 NEC.

Как подобрать правильный размер трубы для моих проводов?

Просуммируйте площади ваших проводников, затем выберите наименьшую трубу, у которой внутренняя площадь, умноженная на допустимый процент заполнения, превышает эту сумму. Этот калькулятор делает это автоматически, если оставить размер трубы в режиме Авто, показывая наименьший допустимый размер EMT, PVC, RMC или IMC.
