Калькулятор угла среза

Как пользоваться калькулятором угла среза

1. Измерьте угол в углу — используйте цифровой угломер или малку, чтобы измерить фактический угол между двумя стенами (или поверхностями). В большинстве комнат он близок к 90°, но редко бывает ровно таким.
2. Выберите тип реза — выберите Плоская отделка для плинтусов, дверных наличников и плоских рам. Выберите Потолочный плинтус для профилей, требующих комбинированного реза со скосом и наклоном.
3. Выберите тип угла — Внутренний угол, где стены сходятся внутрь (вогнутый угол), или наружный угол, где стены выступают наружу (выпуклый угол).
4. Введите угол прилегания (только для потолочного плинтуса) — угол между задней плоскостью плинтуса и стеной. Типичные значения: 38° (профиль 52/38) или 45° (профиль 45/45).
5. Нажмите «Рассчитать» — калькулятор покажет угол скоса, угол наклона, интерактивную диаграмму углов, пошаговые формулы и инструкции по настройке пилы.

Чем отличаются углы скоса и наклона

На торцовочной пиле геометрию реза задают две независимые регулировки:

• Угол скоса — горизонтальный поворот основания пилы (поворотного стола). Оно поворачивается влево или вправо от положения 0° (прямой рез). Именно об этом угле чаще всего думают, когда говорят о косом резе.
• Угол наклона — вертикальный наклон пильного диска. Большинство пил позволяют наклонить диск от 0° (строго вертикально) до 45° или 48°. Наклон нужен только для комбинированных резов, например при распиле потолочного плинтуса, лежащего плашмя.

Для плоской отделки (плинтусов, дверных наличников и плоских рам) регулируют только угол скоса, а наклон оставляют на 0°. Для комбинированного реза потолочного плинтуса нужно выставить оба угла.

Коротко

Калькулятор угла среза рассчитывает настройки торцовочной пилы для отделки и карнизов по измеренному углу угла помещения. Он показывает углы скоса и наклона, схему и используемые формулы.

Калькулятор угла среза: основные возможности

Функция	Что даёт	Подходит для
Угол угла помещения	Принимает любой угол от 0.1 до 359.9 градусов. Для плоской отделки угол скоса пилы равен 90 градусам минус половина угла помещения.	Комнаты со стенами, не образующими ровно 90 градусов
Тип среза	Выберите плоскую отделку для плинтусов, дверных наличников и рам либо карниз для составных срезов со скосом и наклоном.	Переключение между плинтусом и карнизом
Внутренний или внешний угол	Выберите внутренний (вогнутый) или внешний (выпуклый) угол.	Планирование срезов вокруг колонн и выступов
Угол пружинения	Для карниза введите угол пружинения, например 38 градусов для профиля 52/38 или 45 градусов для профиля 45/45.	Распил стандартных карнизов на плоском основании пилы
Схема и шаги	Показывает схему угла, формулы по шагам и инструкции по настройке торцовочной пилы.	Правильная настройка пилы с первого раза
Углы многоугольника	Справочная таблица показывает настройки пилы для правильных многоугольников: 180 градусов делится на число сторон.	Рамки, ящики для растений и восьмиугольные конструкции

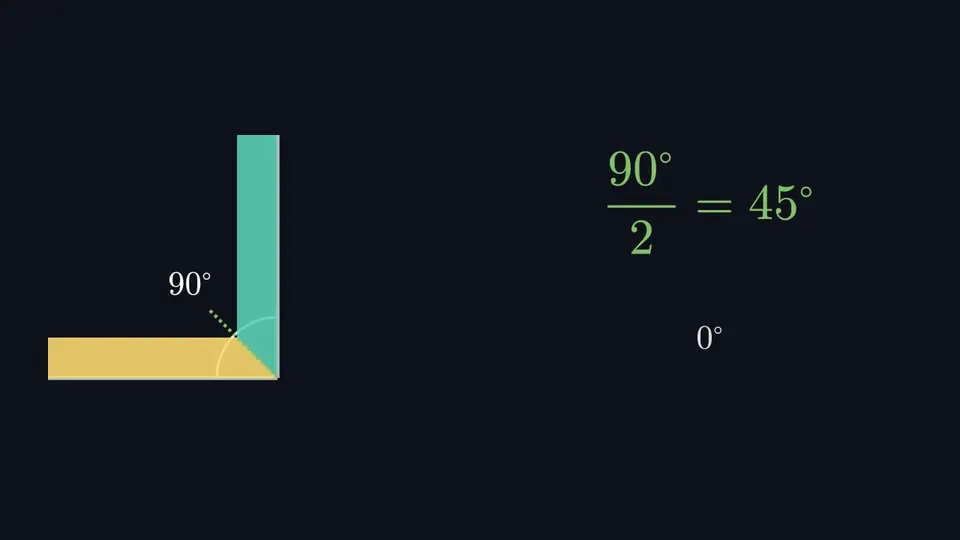

Формула скоса для плоской отделки

Торцовочная пила показывает 0° при прямом резе, поэтому настройка равна 90° минус половина угла в углу: 45° для угла 90°, 22.5° для угла эркера 135° и 30° для угла 120°. Для внутренних и наружных углов настройка одинаковая; меняется только сторона диска, на которой располагают деталь.

Формулы комбинированного реза для потолочного плинтуса

Здесь \(\theta\) — угол между стенами (90° для прямого внутреннего или наружного угла), а угол прилегания — угол потолочного плинтуса. Для плинтуса 52/38 при угле 90° получаются угол скоса 31.62° и угол наклона 33.86°; для плинтуса 45/45 — 35.26° и 30°.

Справочные углы для правильных многоугольников

Если вы собираете раму, ящик для цветов или конструкцию любой другой формы правильного многоугольника, воспользуйтесь этой справочной таблицей. Настройка пилы равна 180°, делённым на число сторон (90° минус половина внутреннего угла).

Что такое угол прилегания потолочного плинтуса

Потолочный плинтус устанавливают под углом между стеной и потолком, благодаря чему получается плавный вогнутый профиль. Угол прилегания измеряют между плоской задней частью плинтуса и поверхностью стены. Этот угол необходимо знать для расчёта комбинированного реза.

• Угол прилегания 38° (плинтус 52/38) — самый распространённый профиль для жилых помещений. Плинтус отходит от потолка под углом 52°, а от стены — под углом 38°. Такой профиль широко представлен в строительных магазинах.
• Угол прилегания 45° (плинтус 45/45) — углы к стене и потолку одинаковы. Такой профиль часто встречается в традиционных и колониальных интерьерах. Его немного проще рассчитывать, но в продаже он встречается реже.
• Нестандартные углы прилегания — у специальных и исторических профилей могут быть другие углы. Измерьте их транспортиром, приложив его к плоской задней части плинтуса.

Чтобы определить угол прилегания плинтуса, расположите его на ровной поверхности так, как он будет установлен у стены. Транспортиром измерьте угол между стеной и плоской задней частью плинтуса.

Внутренние и наружные углы

• Внутренний угол — стены сходятся к вам (вогнутый угол). Длинная кромка каждой детали обращена наружу. В большинстве комнат есть 4 внутренних угла. При установке плинтуса длинное острие детали располагается со стороны стены.
• Наружный угол — стены выступают от вас (выпуклый угол). Наружу обращена короткая кромка. Такие углы встречаются у колонн, выступов и выносных участков стен. Длинное острие находится на видимой стороне.

Советы мастеров для аккуратных стыков

• Не считайте угол равным 90° без замера. Измеряйте каждый угол цифровым угломером. В реальных домах стены могут отклоняться на 1°-3°, и этого достаточно, чтобы в стыке появились заметные щели.
• Делайте пробные резы на обрезках. Перед резкой чистовых деталей всегда проверяйте настройки пилы на обрезках того же профиля.
• Маркируйте каждую деталь. Обозначьте «Л» и «П» для каждого угла, укажите, к какой стене относится деталь, и отметьте верхнюю кромку. Так детали не перепутаются при установке.
• Режьте с небольшим запасом. Снять немного материала проще, чем нарастить его. Оставьте запас 1/16" и подгоните деталь по месту.
• Подгоняйте внутренние углы по профилю. При монтаже плинтусов многие мастера предпочитают подрезать профиль для плотного прилегания, а не соединять детали на ус: так стык лучше компенсирует неровности стен.
• Используйте клей и микрошпильки. На наружные углы нанесите столярный клей и забейте финишные гвозди, чтобы стык не разошёлся при изменении влажности и акклиматизации древесины.
• Проверьте настройку пилы. Убедитесь, что отметка 0° на торцовочной пиле действительно соответствует 0°: сделайте пробный рез и проверьте его угольником. Со временем настройки многих пил сбиваются.

Как устранить зазоры в стыках на ус

• Зазор спереди (носок): угол скоса слишком большой. Уменьшите его на 0.5° и сделайте рез заново.
• Зазор сзади (пятка): угол скоса слишком маленький. Увеличьте его на 0.5° и сделайте рез заново.
• Зазор по всему стыку: возможно, неверно измерен угол между стенами. Измерьте его повторно и пересчитайте настройку.
• Потолочный плинтус не прилегает плотно: проверьте угол прилегания. Если угол наклона выставлен неверно, плинтус не будет одновременно плотно прилегать к стене и потолку.
• Небольшие зазоры (< 1/16"): заполните их герметиком, если отделка будет окрашена, или шпаклёвкой по дереву, если её покроют морилкой. Такие зазоры встречаются даже у опытных плотников.

Часто задаваемые вопросы

Что такое угол скоса?

Угол скоса — это угол, на который поворачивают основание торцовочной пилы, чтобы две детали отделки плотно сошлись в углу. Для стандартного угла 90° угол скоса составляет 45°: каждую деталь режут под углом 45°, и вместе они образуют стык 90°.

Как рассчитать угол скоса для любого угла?

Установите пилу на 90° минус половину угла в углу, поскольку при прямом резе торцовочная пила показывает 0°. Для угла 90° нужно 45°, для угла эркера 135° — 22.5°, а для угла 120° — 30°. Для внутренних и наружных углов настройка одинаковая; меняется только сторона диска, на которой располагают деталь.

В чем разница между углом скоса и углом наклона?

Угол скоса — это горизонтальный поворот основания пилы влево или вправо. Угол наклона — это вертикальный наклон пильного диска. Для плоской отделки, например плинтусов, нужен только угол скоса (наклон остаётся на 0°). Для комбинированного реза потолочного плинтуса нужно отрегулировать оба угла.

Что такое угол прилегания потолочного плинтуса?

Угол прилегания — это угол между задней частью потолочного плинтуса и стеной после установки. Самые распространённые значения — 38° (плинтус 52/38) и 45° (плинтус 45/45). Этот угол нужен, чтобы рассчитать настройки скоса и наклона при резке плинтуса плашмя на столе пилы.

Какой угол скоса нужен для восьмиугольника?

Для каждого реза установите торцовочную пилу на 22.5°: это 180°, делённые на 8 сторон. Тогда каждая деталь образует половину внутреннего угла восьмиугольника, равного 135°. По этому же правилу настройка для квадратной рамы составляет 45°, для шестиугольника — 30°, а для пятиугольника — 36°.

Торцовочная пила показывает угол, отличный от рассчитанного. Как настроить её?

Проверьте, что шкала пилы считает нулём и показывает ли она поворот относительно прямого пропила или угол полотна относительно упора. В калькуляторе настройка торцовочного реза — это горизонтальный поворот от прямого пропила под 90°. Если у пилы другая точка отсчёта, сверьтесь с инструкцией или сделайте пробный пропил на обрезке и проверьте угол стыка, прежде чем резать готовый плинтус.

Как проверить рассчитанный угол для наличника перед тем, как резать все детали?

Отрежьте две короткие пробные детали по рассчитанным настройкам и приложите их к настоящему углу или шаблону измеренного угла. Проверьте зазоры у передней и задней кромки: они могут показать ошибку в угле или измерениях до того, как вы отрежете длинные детали наличника. Например, проверьте пару деталей для одного угла 90°, при необходимости немного скорректируйте настройку пилы и повторите проверку.

Можно ли использовать настройки торцовочной пилы для угла, который немного отличается от прямого?

Да. Измерьте фактический угол, а не предполагайте, что он равен ровно 90°, и введите его в расчёт. Для плоского наличника при угле 88° настройка пилы составит 46°, поскольку она равна 90° минус половина угла стыка. Сначала сделайте пробный пропил: на плотность стыка могут повлиять углы стен и профиль наличника.
